Opis

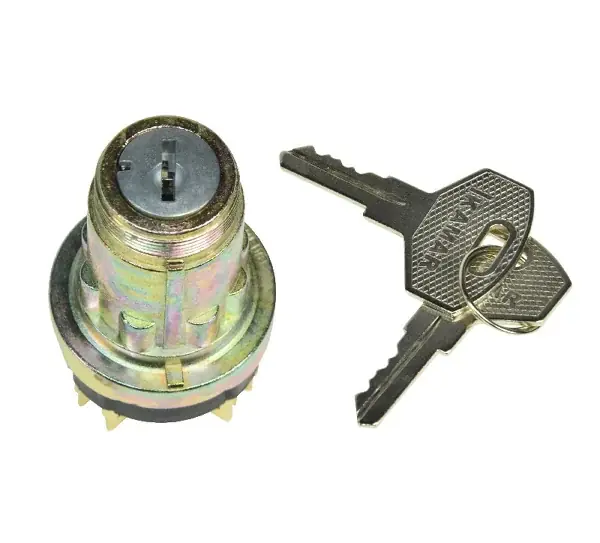

Stacyjka czteropozycyjna 10-pinowa z dwoma kluczami, przeznaczona do nowszych wersji ciągników MTZ-82 i Belarus.
Odpowiada za uruchamianie silnika, włączanie zapłonu, zasilanie instalacji elektrycznej oraz obsługę dodatkowych obwodów, takich jak świeca płomieniowa, sygnalizacja czy oświetlenie.
Wykonana z metalu pokrytego powłoką galwaniczną, odporna na korozję i drgania. Precyzyjny mechanizm blokujący zapewnia pewne pozycje pracy kluczyka i bezpieczeństwo użytkowania.
Specyfikacja techniczna:
– Typ: stacyjka 4-pozycyjna
– Liczba pinów: 10
– Napięcie zasilania: 12 V
– Funkcje: 0 – wyłączone, I – zasilanie, II – grzanie, III – rozruch
– Materiał obudowy: stal ocynkowana
– Montaż: w otworze tablicy rozdzielczej (gwint M22)
– Zestaw: 2 klucze metalowe, nakrętka montażowa
– Zakres pracy: –40 °C ÷ +85 °C
Numery katalogowe (zamienniki):
WK353-10, 701400350
Zastosowanie, pasuje do:
– ciągniki MTZ-82 z silnikiem D-243, 4 cylindry
– ciągniki Belarus 820 z silnikiem D-243, 4 cylindry
– ciągniki Belarus 920 z silnikiem D-245, 4 cylindry
– ciągniki Belarus 952 z silnikiem D-245.5, 4 cylindry
– ciągniki Belarus 1025 z silnikiem D-245.5S, 4 cylindry
Zalety produktu (charakterystyka):
– 10-pinowa konstrukcja obsługuje pełny układ elektryczny ciągnika
– trwała metalowa obudowa odporna na drgania i korozję
– wyraźne pozycje pracy kluczyka i pewne styki
– komplet dwóch kluczy w zestawie
– pełna kompatybilność z instalacją MTZ i Belarus
Porada serwisowa:
Podczas montażu zwróć uwagę na prawidłowe podłączenie przewodów według schematu instalacji.
Poluzowane styki lub pomyłka w kolejności pinów mogą powodować brak rozruchu, niewłaściwe działanie kontrolek lub zwarcie.
Objawy uszkodzenia lub zużycia:
– brak reakcji po przekręceniu kluczyka
– przerywana praca obwodów elektrycznych
– zacinanie lub luz na mechanizmie kluczyka
Skutki zaniedbania wymiany:
– brak możliwości uruchomienia silnika
– ryzyko uszkodzenia instalacji elektrycznej
– utrata zabezpieczenia przed przypadkowym rozruchem
